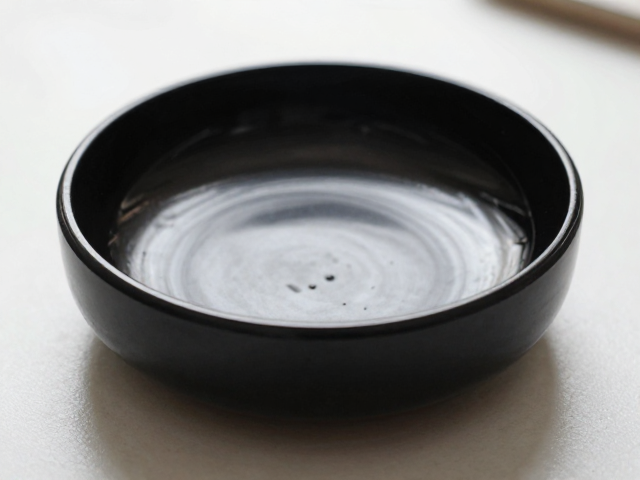

素面大漆补漆色差的成因机理
大漆作为天然高分子材料，其颜色稳定性深受氧化聚合反应及环境温湿度影响，素面大漆表面在长期暴露于空气中会形成致密的漆膜，光线在漆膜表面的反射与散射特性随时间发生微妙变化，导致新补漆与旧漆面在视觉上产生难以忽视的差异。这种色差并非单一因素造成，而是漆料中漆酚氧化程度、生漆含水量以及固化剂比例共同作用的结果，特别是在处理深色或红色素面大漆时，由于天然漆色素对紫外线敏感，新旧漆面的黄变程度不一致，使得修补区域极易成为视觉焦点。
施工前的对色环节必须建立在严密的物理比对基础上，单纯依靠肉眼观察往往受环境光线色温干扰极大，需将待修补器物置于标准光源箱或均匀的自然漫射光下进行比对。此时需剔除表面灰尘、油污等干扰物，通过侧视、正视多角度确认底色偏差，若发现明显发白或发暗现象，需追溯至旧漆膜是否因长期受潮导致漆酚水解，或是表面蜡层堆积造成的光泽度差异，只有精准定位色差源头，后续调色才具备实际意义。
熟漆调配与基底处理的核心技巧
熟漆的炼制程度直接决定修补后的附着力与色泽表现，传统工艺中通过日晒或文火慢熬去除生漆中的水分，再经反复搅拌形成“打漉”状态，修补用熟漆需严格控制稠度，过稀会导致渗透过度引起色深，过稠则难以流平造成橘皮效应。在实际操作中，常采用“点漆”法，即在基底处极少量多次添加熟漆，利用熟漆良好的触变性填补细微缝隙，同时需确保修补区域的边缘经过精细打磨，形成微弱的坡度过渡，避免新旧漆膜交接出明显的台阶痕。
基底处理阶段需特别注意清洁与活化，使用无水乙醇或专用清洗剂去除旧漆膜表面的游离脂肪酸及积尘，对于多孔性木材或受损严重的漆层，需先行涂刷一层稀薄的生漆作为封闭底，以平衡基材吸油率，防止新漆中的溶剂快速渗入导致漆膜收缩发白。若修补面积较大，还需在周围区域做晕染处理，利用细毛笔蘸取稀释后的漆液，以修补点为中心向外逐层晕开，使色阶呈现自然过渡，而非生硬的边界切割，这一步骤对施工人员的手部稳定性要求极高，需严格遵循“宁少勿多”的原则。
固化环境与后期修整的协同控制
大漆的固化依赖于漆酶在特定温湿度条件下的生物催化作用，通常要求环境温度维持在20-28℃，相对湿度保持在75%-85%，这种“阴干”环境能确保漆酚充分聚合，形成坚硬光亮的漆膜。若环境湿度过低，漆膜表面会因水分快速蒸发而发白、失光，导致修补区域与周围高光泽区域形成显著反差；反之，湿度过高则可能导致漆膜发黏、干燥缓慢，甚至引发菌斑。因此，补漆作业应选择在气候稳定的时段进行，并使用加湿器或湿布调节局部微环境，确保固化过程平稳可控。
固化完成后的修整是消除视觉差异的关键步骤，待漆膜完全硬化后，需使用不同目数的水砂纸（从600目至2000目）进行湿磨，磨削过程中需不断检查漆面平整度，直至修补区域与周围漆膜浑然一体。随后使用细木炭或鹿角粉进行抛光，通过机械摩擦产生的热量使漆面分子排列更加紧密，提升光泽度与饱和度。抛光时需注意力度均匀，避免局部过度抛光导致漆膜变薄而露出色差底色，最终通过自然光下多角度审视，确认无砂痕、无橘皮、无色差后方可视为完工。
