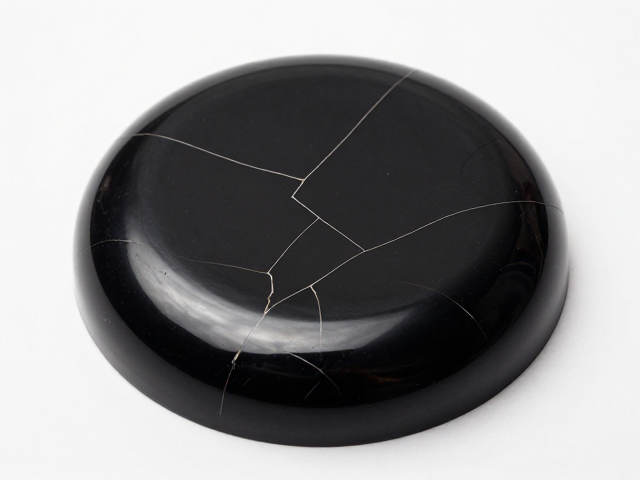

大漆裂纹与起甲现象的成因机理
大漆器物在长期存放或环境剧烈变化下，漆膜内部应力失衡是导致漆面出现裂纹与起甲的核心原因。天然大漆含有漆酚、漆酶等活性物质，其干燥固化过程是一个复杂的氧化聚合反应，形成的漆膜具有极高的硬度和附着力，但也伴随着一定的脆性。当环境温湿度波动过大，或者器物胎骨（如木胎、竹胎）发生形变收缩时，漆膜与胎骨之间的结合力受到拉扯，一旦超过临界值，漆膜便会产生结构性断裂，形成肉眼可见的裂纹。若应力持续存在或遭遇外力冲击，漆片边缘便会进一步剥离，形成卷翘的起甲现象，这不仅破坏了器物的完整性，也影响了其审美价值。
此类损伤往往具有渐进性特征，初期可能仅表现为细微的发丝纹，随后逐渐扩大为片状剥落。特别是在干燥地区或空调直吹的环境中，木材含水率降低导致胎体收缩，而漆膜吸湿性较弱，这种材质特性的差异加剧了解耦效应。起甲处的漆片往往已经失去底层支撑，变得脆弱易碎，若强行触碰极易造成漆片粉碎性脱落，导致文物或艺术品本体不可逆的损伤。因此，准确识别裂纹的类型（如龟裂、断裂）以及起甲的程度（浅层剥离、深层空鼓），是制定修复方案前的必要步骤。
专业修复前的检测与预处理
面对起甲和大漆裂纹，首要原则是“最小干预”与“可逆性”，任何修复措施都必须建立在严密的现状评估之上。修复人员需使用高倍放大镜观察漆片边缘的附着状态，判断漆层与胎体之间的接触面是否仍有粘性残留，以及裂纹深处是否有积尘或污染物。对于已经完全悬空、随时可能脱落的起甲漆片，必须立即进行加固固定，通常使用极细的竹签或无酸纸片轻轻垫起，防止其在操作过程中意外碎裂。同时，需记录裂纹的走向、起甲的面积占比以及周围漆面的老化程度，为后续的材料选择提供数据支持。
预处理阶段的核心在于清洁与稳定。使用柔软的羊毫笔或压缩空气轻轻去除裂纹缝隙中的浮尘，避免使用液体溶剂直接冲洗，以防水分渗入导致胎体膨胀或漆层进一步软化。对于松动的起甲部位，需小心清理边缘的杂质，确保修复材料能完美贴合。此过程要求极高的耐心与稳定性，任何微小的震动都可能导致脆弱漆片的崩落。清理完毕后，需对修复区域进行临时遮蔽保护，防止后续操作中受到二次污染，确保修复界面的纯净度，这是决定修复后视觉效果是否自然的关键前提。
大漆工艺修复材料的选择与配比
修复大漆裂纹与起甲，材料的选择必须严格遵循“修旧如旧”及材质兼容性原则，严禁使用现代化学树脂替代传统大漆。传统上，修复材料主要选用与原器物相同或相近年代、产地的大漆，并辅以天然矿物颜料或细瓦灰、硅藻土等填充物。对于细微裂纹，常采用“补漆”工艺，将稀释至适当粘稠度的大漆调入微量同色系颜料，利用毛细作用渗入裂缝。对于起甲部位，则需配制具有良好渗透性和粘结力的“加固液”，通常由生漆与适量明胶或天然植物胶调配而成，以确保新加入的材料能与旧漆层形成稳固的化学键合。
现代修复实践中，为了增强材料的稳定性和可操作性，有时会引入经过严格筛选的天然改性剂，但核心成分仍需以大漆为主体。例如，在填补较大面积的起甲空缺时，会使用大漆调和细滑的鹿角霜或高岭土，制成腻子状材料，其收缩率需经过严格测试，确保固化后不会因体积变化再次引发裂纹。所有材料必须经过严格的耐老化、耐酸碱测试，确保其物理化学性质与原漆层长期共存时不会产生排异反应。材料的配比没有固定公式，需根据现场温湿度、漆料活性实时调整，这要求修复人员具备深厚的传统工艺知识储备。
精细化修复操作与技法解析
修复操作的核心技法在于“点补”与“压平”。针对起甲部位，修复人员使用特制的薄竹片或金属刮刀，将调配好的加固液轻轻注入漆片与胎体之间，利用毛细现象使胶液充分填充空隙，随后用无酸纸覆盖，施加均匀且轻柔的压力，排出空气，使漆片重新贴合。对于裂纹，则采用“描漆”技法，用极细的狼毫笔蘸取稀释漆液，严格顺着裂纹走向进行填补，动作需稳准轻，避免漆液溢出污染周围完好漆面。每一笔都需精准控制用量，力求填补后表面平整，无明显凹陷或凸起。
在填补过程中，环境温湿度的控制至关重要。大漆的固化需要特定的温湿度条件（通常温度20-25℃，湿度70%-80%），修复现场需配备加湿器和温湿度计，确保修复区域处于最佳固化环境中。若环境过干，漆液固化过快，可能导致填补不匀或开裂；若过湿，则可能影响漆膜的硬度。修复完成后，需使用软布轻轻擦拭表面，去除溢出的微量漆液，并用细砂纸蘸水进行极轻微的打磨，使修补处与周围漆面过渡自然。这一过程完全依赖手工经验，无法通过机械手段替代，是传统大漆工艺中技艺含量最高的环节之一。
修复后的保养与大漆特性维护
修复完成的大漆器物，其保养周期需显著延长，以应对修复材料与原漆层可能存在的微观差异。初期保养应避免剧烈温差变化，建议将器物放置在温湿度相对恒定的环境中，避免阳光直射，因为紫外线会加速大漆中漆酚的老化，导致漆面变色或脆化。日常清洁时，严禁使用湿布擦拭或任何形式的化学清洁剂，仅能使用干燥柔软的纯棉布定期拂去灰尘。对于高价值器物，可定期使用天然蜂蜡进行极薄层的护理，以增强漆面光泽并提供微弱的防潮保护，但需确保蜡质纯净，不含酸性成分。
长期存放时，建议使用无酸纸或纯棉布包裹器物，并存放在通风干燥的柜橱中，底部需垫有防潮垫。需特别注意避免器物与硬物直接接触，防止因碰撞导致修复部位再次受损。大漆器物具有“越用越亮”的特性，适度的空气接触和温和的使用有助于维持漆膜的活性，但过度摩挲会加速表面磨损。建立严密的档案记录，每次保养和观察到的细微变化均需详细记载，以便及时发现潜在问题并进行干预。大漆的寿命极长，科学的保养能使其历经千年依然光彩照人，而修复则是延续这一生命周期的关键技术手段。
