识别起甲与判断修复必要性
寿山石起甲是指石材表层因风化或地质应力产生的片状剥落现象，主要发生在芙蓉石、高山石等质地相对疏松的品种中。面对此类瑕疵，首要步骤是评估起甲的深度与范围。若起甲仅停留在表面极浅层且未形成空洞，通常可以通过打磨抛光直接恢复平整；若起甲已深入内部形成明显空洞或层状剥离，则需考虑镶嵌加固或填补修复，以稳固结构并提升美观度。
区分自然石皮与人为起甲至关重要。自然形成的石皮具有过渡自然的色泽变化，而因开采或运输导致的机械性起甲则边缘锋利、层次分明。对于收藏级或高价值作品，若起甲严重影响整体完整性，修复不仅是美观需求，更是防止石材进一步碎裂的物理保护手段。专业工匠通常会先清理裂隙中的尘土与杂质，观察石材吸水率，以此决定后续采用胶水渗透还是物理填补的方案。
专用修整工具与材料准备

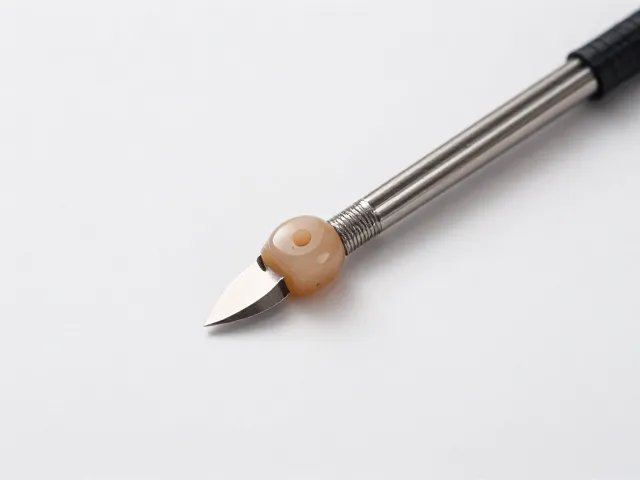

修复起甲的核心在于材料的相容性与工具的精细度。常用的修复材料包括环氧树脂、AB胶或专用石材修补剂，其中无色透明且固化后硬度接近石材的环氧树脂最为常见，因其不易发黄且粘接力强。对于细微裂纹，可使用流动性极强的渗透胶进行加固，确保胶体能渗入每一处微小缝隙。工具方面，需要准备不同目数的砂纸（从200目至2000目以上）、金刚石锉刀、小号雕刻刀以及放大镜，精细的操作离不开这些基础但关键的工具支持。
在准备阶段，还需准备酒精或丙酮用于清洁待修复区域，确保表面无油污和水分，这是保证粘接牢固的前提。此外，细毛笔或注射器是施加胶水的神器，尤其是对于深部起甲，注射器能精准控制胶量，避免溢出污染周围完好区域。若进行填补修复，还需准备与寿山石颜色相近的粉末状填料，通常通过研磨同品种石粉获得，以实现视觉上的无缝衔接，这一步骤对工匠的色彩感知能力要求极高。
镶嵌前清理与表面预处理
在进行任何修复或镶嵌之前，彻底的清洁与预处理是决定成败的基础。使用软毛刷配合清水或中性清洁剂去除石材表面的浮尘，随后用无水酒精擦拭，去除可能存在的蜡质或油脂残留。对于起甲严重区域，需用细针轻轻剔除松动的石片，防止修复后再次脱落造成隐患。清理过程中需保持动作轻柔，避免对脆弱边缘造成新的崩口，清理完毕后需静置晾干，确保内部水分完全挥发。

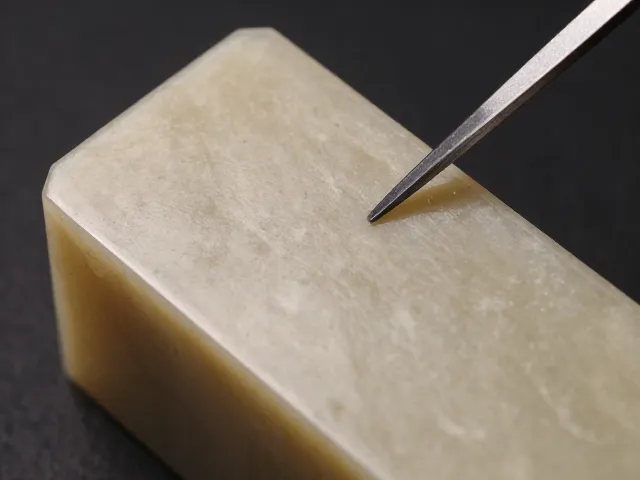

预处理还包括对起甲边缘的修整。使用金刚石锉刀或细砂纸轻微打磨起甲边缘，使其形成微小的倒角或粗糙面，这能增加胶水的附着力，防止“假粘”现象。对于大面积起甲，可能需要先进行临时固定，使用胶带或夹具将松动部分贴合回原位，待胶水完全固化后再拆除夹具。这一过程需要极高的耐心，确保石材在修复过程中处于最佳受力状态，避免因外力导致结构不稳定。
渗透加固与填补修复工艺
针对浅层起甲，渗透加固是首选方案。将稀释后的环氧树脂通过细笔涂抹于起甲处，利用毛细作用使胶水渗入石层之间。操作时需控制用量，避免胶水堆积形成透明胶块影响美观。固化过程中需保持环境恒温，避免温度变化导致胶体收缩产生新裂纹。对于较深的空洞，可采用“填胶法”，先将胶体填入空洞，再用刮刀刮去多余部分，待半固化时进行修整，打磨至与石材表面齐平。
填补修复更讲究色彩与质感的匹配。将同品种石粉与胶水混合成膏状，填入缺损处，再用雕刻刀仔细塑形，模拟石材天然的纹理走向。这一步骤没有固定模板，完全依赖工匠的经验判断。填补后需进行长时间的固化等待，确保内部应力释放完毕。随后使用从粗到细的砂纸逐级打磨，每更换一次砂纸都需彻底清洁表面，防止砂粒残留影响最终抛光效果。打磨过程中需不断观察色泽变化，确保填补处与周围石材过渡自然。
精细打磨与抛光还原
打磨是让修复痕迹隐形的关键步骤。使用水砂纸沾水打磨，能有效减少粉尘并降低摩擦热，防止石材因过热产生隐性裂纹。从2000目开始，逐步过渡到5000目甚至更高目数的砂纸，每一级打磨都需覆盖前一级留下的痕迹。对于高光部位，需特别注意边缘过渡的平滑度，避免出现“台阶感”。打磨过程中需频繁擦拭石材，观察反光情况，判断平整度是否达标。
抛光阶段通常使用抛光膏或钻石粉配合牛皮垫进行。对于寿山石，抛光至镜面效果能极大提升石材的温润感，同时掩盖微小的修复痕迹。抛光时需保持均匀的压力和速度，避免局部过热导致胶体变色或石材表面受损。抛光完成后，用软布擦拭干净，检查整体光泽是否均匀。若发现局部仍有瑕疵，需局部重新打磨抛光，直至达到视觉上的完美统一。这一过程不仅是对技术的考验，更是对工匠细致程度的终极检验。
