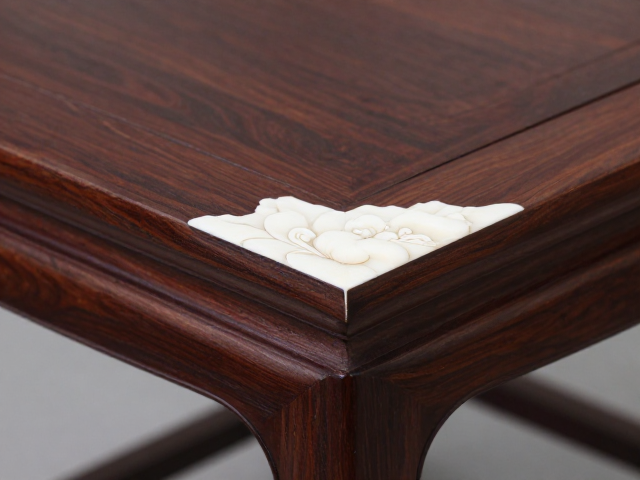

明清硬木家具白贝镶嵌修复的材质特性与预处理
明清时期的硬木家具中，白贝镶嵌（又称螺钿镶嵌）不仅是装饰工艺的核心，也是修复工作中最具挑战性的环节。白贝材质硬度较高且脆性大，经过数百年的氧化与环境侵蚀，其表面往往存在风化、剥落或内部裂隙。在进行修复前，必须对镶嵌部位进行严密的材质鉴定，区分原生白贝与后期补配的材料，并清理镶嵌缝隙中陈年的漆砂、胶垢或氧化层。这一过程不能使用强酸强碱，通常采用物理剔除与温和的中性清洁剂配合竹签小心清理，以保留白贝原有的光泽层和微观结构，为后续的粘合与找平奠定基础。
预处理阶段还需特别注意木材胎体与镶嵌物的结合状态。硬木家具因温湿度变化产生的形变，常导致镶嵌物松动或脱落。修复者需先稳固胎体，使用传统的鱼鳔胶或改性天然树脂进行加固，而非现代工业化学胶水，以确保材料的老化路径一致。只有当镶嵌物稳固且表面清洁无油污后，才能进入核心的修口找平工序。这一步骤直接决定了修复后的视觉连贯性与触觉平滑度，是体现修复技艺高下的关键所在。
修口找平的核心技巧与微观打磨逻辑
修口找平的核心在于“顺纹”与“等厚”的控制。白贝镶嵌通常嵌入硬木表面，由于木材与贝壳的硬度差异，直接打磨极易造成贝片边缘崩口或木材凹陷。实际操作中，需选用不同目数的砂纸，从粗磨到精磨循序渐进。初期使用低目数砂纸（如240-400目）配合水性润滑液，重点处理镶嵌物高出木材的部分，操作时需严格保持打磨面与家具表面平行，避免倾斜受力导致贝片侧面磨损。对于大面积镶嵌，可采用硬质橡胶块包裹砂纸进行平面打磨，利用橡胶的弹性包裹不规则边缘，减少局部应力集中。
随着打磨进入精细阶段，需转向高目数砂纸（600-1000目及以上）进行抛光找平。此时重点在于消除打磨痕迹，使白贝表面与硬木表面达到视觉上的无缝衔接。由于白贝具有天然的珍珠光泽，过度打磨会使其失去光泽，因此需控制打磨力度，观察光泽变化。若镶嵌物存在凹陷，需使用同材质的白贝碎屑混合天然大漆或专用填补剂进行微填补，填补物需略高于表面，待干燥固化后再次打磨至完全平整。这一过程需要极高的耐心与手感，每一次打磨都需均匀受力，确保修复区域与周围原貌在光线下无明显断层。
常见误区：过度抛光与材料兼容性陷阱
许多非专业人员在修复中常犯的错误是追求“镜面效果”，对白贝镶嵌进行过度抛光。白贝的天然光泽来源于其微观的层状结构，过度抛光会破坏这一结构，导致表面发白、失去温润感，甚至因摩擦生热导致贝片开裂。此外，使用现代硬质抛光膏或蜡质填充凹陷处，会因材质老化速度与硬木不一致，导致日后修复痕迹明显。正确的做法是保留适度的哑光质感，通过天然蜂蜡或微量植物油进行养护，以还原历史包浆的自然状态，而非制造新物的刺眼光泽。
另一个常见误区是忽视材料的热胀冷缩系数差异。硬木与白贝对温湿度变化的响应不同，若使用刚性过强的现代环氧树脂进行填补或粘合，在季节交替时，木材的形变会受到刚性材料的限制，从而在镶嵌边缘产生新的应力裂纹，导致修复失败。修复时应优先选用具有一定柔韧性和透气性的天然材料，如传统大漆调配的腻子，以允许微小的形变空间。同时，避免在修复后立即进行高强度清洁或暴露在极端环境中，需让修复部位经历至少数月的自然稳定期，以验证修复效果的持久性与安全性。
