素面大漆裂纹与起甲的形成机理

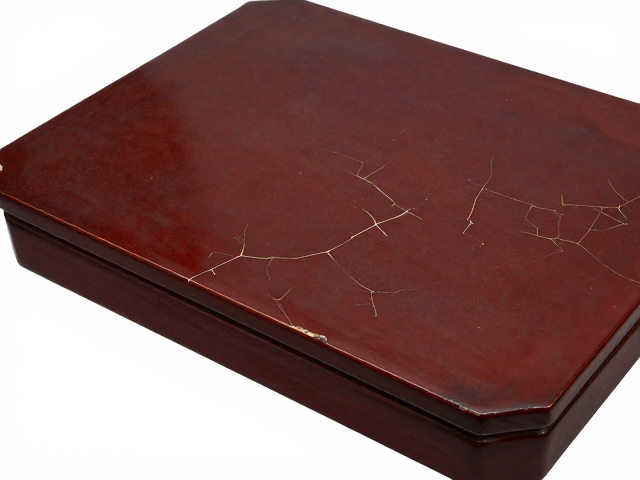

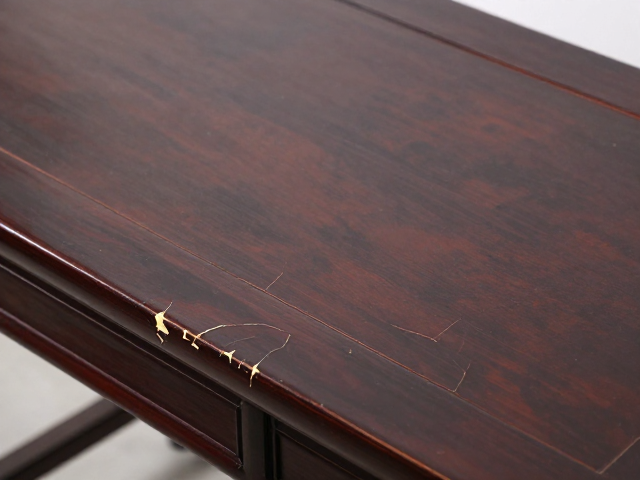

古董家具表面的素面大漆历经数十年乃至数百年的温湿度变化，漆膜内部应力逐渐释放，导致漆层出现细微裂纹或片状翘起，这种现象在行内常被称为“漆皮”或“起甲”。大漆主要成分为漆酚，其干燥固化后形成的漆膜具有一定的韧性，但在长期受力或环境剧烈波动下，漆膜与胎体之间的附着力减弱，进而产生剥离。这种物理老化并非单纯的损坏，而是材料自然演变的过程，若处理不当，极易造成漆层大面积脱落，导致文物本体不可逆的损失。
修复工作的核心在于对漆层状态的精准判断。素面大漆因无繁复纹饰，其裂纹形态与起甲程度直接反映了家具的历史痕迹与保存状况。轻微的发丝纹通常只需稳定处理，而深层的龟裂或大面积起甲则需要进行严密的加固。修复前需通过肉眼观察与微距摄影记录裂纹走向，确认漆层是否松动、是否伴有木胎腐朽或虫蛀等次生灾害。只有明确病害类型，才能制定针对性的干预方案，避免在修复过程中因操作粗暴引发新的结构性损伤。
传统材料准备与基层稳固
修复所用材料需严格遵循传统工艺标准，主要涉及天然大漆、鹿角粉、瓦灰以及辅助粘合剂。对于素面大漆的修复，严禁使用现代化学合成胶水，以免因化学成分差异导致漆层变色或进一步老化。通常选用精制生漆作为主要粘合与填充介质，其粘性大、耐候性强，能与原有漆层形成良好的化学结合。辅助材料中，鹿角粉或细瓦灰用于填补缝隙，需经过精细筛选，确保颗粒度适中，以便在修补过程中保持表面的平整度与质感一致性。
基层稳固是修复成功的关键步骤。针对起甲部位，需先用竹签或专用薄铲轻轻剔除松动浮起的漆皮，清理缝隙内的灰尘与杂质，确保结合面洁净干燥。随后，使用注射器或细毛笔将稀释至适当浓度的生漆缓缓注入裂纹或起甲缝隙中，利用毛细作用使漆液充分渗透。此过程需严格控制漆液的粘度与注入量，过量会导致溢出污染周围区域，不足则无法形成有效的粘附力。注入后需施加轻微压力，使漆层与胎体重新贴合，并置于恒温恒湿环境中静置，待其初步固化。
裂纹填补与表面平整化处理
当裂纹内部填充完毕且漆层初步固化后，需进行表面的平整化处理。对于较深的裂纹，需分次进行填补，每次填补后需等待漆层完全干燥并打磨平整，方可进行下一次填补，直至裂纹与周围漆面平齐。打磨过程中需使用不同目数的砂纸，由粗到细逐步打磨，切忌用力过猛导致周围漆层受损。素面大漆表面要求光滑如镜，因此打磨后的表面需无明显的填补痕迹，触感细腻，与原有漆面过渡自然。
表面装饰并非指添加新的纹饰，而是通过修复后的表面处理，恢复素面大漆原有的光泽与质感。在填补与打磨完成后，需进行推光处理。传统推光工艺使用细灰、植物油及手掌或棉布，通过反复摩擦使漆面产生温润的光泽。这一过程不仅能提升视觉效果，还能进一步封闭微小孔隙，增强漆层的保护性能。推光时需均匀用力，确保全表面光泽一致，避免出现局部反光不均的现象，从而完美呈现素面大漆古朴典雅的美学特征。
后期养护与环境控制
修复完成后的古董家具需置于特定的环境中进行养护，以维持修复效果。大漆对温湿度变化较为敏感，适宜的环境温度为20-25摄氏度，相对湿度保持在60%-70%之间。避免将家具放置在阳光直射、空调出风口或暖气旁，以防因温差或湿度剧烈变化导致漆层再次开裂或起甲。日常清洁时，应使用柔软的干布轻轻擦拭，避免使用湿布或腐蚀性清洁剂，以免破坏漆膜表面的保护层。
长期养护需建立严密的监测机制。建议每隔半年对家具表面进行一次全面检查，观察是否有新的裂纹产生或原有修复部位出现异常。一旦发现漆层有松动或变色迹象，应及时联系专业人员进行维护，切勿自行处理。此外，家具摆放应避免长期承受重物压迫或频繁移动，减少物理性损伤的风险。通过科学的养护与环境控制，可以有效延长古董家具的使用寿命，使其历史风貌与艺术价值得以长久保存。
