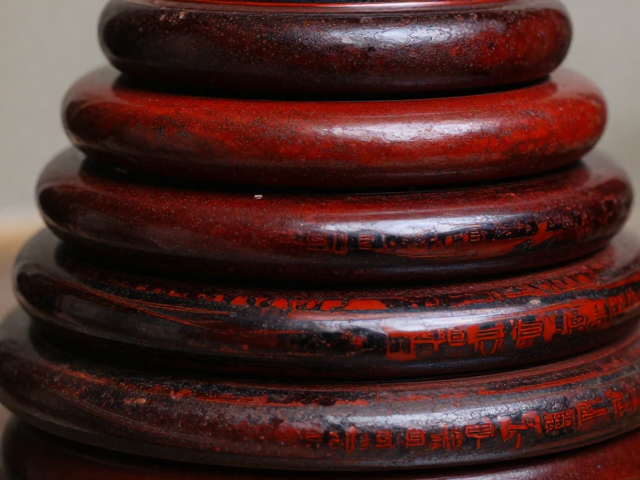

素面大漆的底色处理与去光打磨
大漆工艺的核心在于“漆胎”的纯净度，素面大漆旧化包浆的效果，往往取决于底层漆膜的致密性与平整度。在正式罩漆之前，必须对器物胎体进行严丝合缝的修补与打磨。传统工艺中，常使用瓦灰或鹿角粉调和生漆进行刮灰，这一过程需反复多次，每次刮涂后需在恒温恒湿的荫房里等待其彻底干燥固化。干燥后的漆灰层并非直接打磨，而是需要经历从粗砂纸到细砂纸的阶梯式处理，通常从400目逐步过渡到1000目以上，目的是彻底消除表面的颗粒感与划痕，使漆面达到类似丝绸般的哑光质感。这种底层的去光处理，是为后续包浆形成提供均匀的吸附面，若底层存在肉眼不可见的微孔或粗糙点，后期包浆便会分布不均，导致光泽感发闷或出现斑驳。
打磨过程中的力度控制与角度判断，直接决定了最终包浆的通透感。经验丰富的匠人在打磨时，会严格遵循“顺纹打磨、轻压慢移”的原则，避免用力过猛导致漆层穿透或产生深痕。在接近1000目时，通常会使用软木块包裹砂布进行精磨，以确保棱角处不崩口，平面处不凹陷。此时的漆面应呈现出一种温润的半哑光状态，触感细腻如肤。只有当底层处理达到极致的平整与洁净，后续覆盖的清漆才能像镜面一样反射光线，而不是被粗糙的表面散射。这种对底层的极致追求，是素面大漆能够呈现出深邃旧化感的基础，任何捷径式的打磨都会破坏漆膜的连续性，进而影响包浆的自然形成。
罩漆工艺的多层叠加与荫房环境控制
罩漆并非简单的涂刷，而是一场关于时间与环境控制的精密实验。清漆的选择至关重要，传统上多选用经过严格过滤与陈化的精制透明漆，以确保漆液纯净无杂质。涂刷过程中，漆刷需蘸取适量漆液，在容器边缘刮去多余部分，确保刷毛内漆量均匀。下刷要稳，走刷要匀，避免在漆面留下刷痕或气泡。每一层漆的厚度需极薄，通常控制在微米级别，过厚的漆层容易因应力不均产生裂纹，过薄则无法形成足够的堆叠感。涂刷完成后，器物必须立即置于恒温恒湿的荫房中，理想的温度通常在20-25摄氏度，湿度保持在75%-85%之间。这种环境条件能促进漆酶活性，使漆膜自然氧化聚合，形成坚硬且富有韧性的漆层。
多层叠加的过程中，层与层之间的间隔时间需精准计算。通常需等待上一层漆完全干透，表现为表面不再粘手，且颜色略微发暗，方可进行下一层的涂刷。在反复叠加数十层甚至上百层清漆的过程中，匠人会定期观察漆面的变化，适时进行极细的抛光处理，以去除新漆层表面的微小瑕疵。这种“薄涂多遍”的工艺，使得漆膜内部形成了致密的微观结构，光线进入漆层后会发生复杂的折射与反射。随着漆层的增厚，漆器的颜色会逐渐加深，从最初的浅黄逐渐过渡到深红、赭石乃至深黑。这种色彩的沉淀并非依靠颜料，而是漆酚氧化聚合的自然结果，为后续的旧化包浆奠定了深厚的色彩底蕴。
旧化包浆的自然氧化与物理摩擦
包浆的形成，本质上是漆膜表面在长时间使用中，受到空气氧化、油脂浸润以及物理摩擦共同作用的结果。对于素面大漆而言，自然氧化是一个缓慢的过程，漆膜表面会逐渐形成一层微小的氧化层，这层氧化层会增加漆面的深邃感，使其看起来更加沉稳。在自然放置的过程中，环境中的微量油脂和灰尘会逐渐附着在漆面微孔中，经过长时间的压实与融合，形成一层半透明的保护膜。这种自然形成的包浆，光泽柔和内敛，不刺眼，具有极强的层次感。为了加速这一过程，部分工艺中会采用人体盘玩的方式，通过手掌的温度与油脂定期接触漆面，促进氧化反应的进行。但需注意，盘玩需适度，过度摩擦可能导致漆面磨损，破坏包浆的完整性。
物理摩擦在包浆形成中扮演着关键角色，它不仅是去光的手段，更是抛光的过程。在包浆初期，漆面可能显得较为平淡，通过柔软的棉布或丝绸定期轻拭，可以逐渐提升漆面的亮度。随着擦拭时间的增加，漆膜表面的微观划痕被磨平，光线反射更加集中，包浆的光泽感便日益明显。这种光泽并非化学抛光剂形成的“贼光”，而是经过岁月沉淀后，漆膜内部结构稳定后自然流露出的温润光泽。在实际操作中，匠人会定期用极细的研磨剂配合软布进行局部修整，去除因使用或氧化产生的不均匀斑点，使包浆分布更加均匀。这种经过时间与人力共同打磨的旧化感，赋予了漆器独特的历史韵味与质感，使其在视觉上呈现出一种经过岁月洗礼的厚重与深邃。
