黄铜材质特性与锻打前的预处理逻辑
黄铜作为铜锌合金，其延展性与硬度会随着锌含量的变化产生显著差异，通常用于仿古构件的H62或H65黄铜板在室温下具有较好的塑性，这为后续的手工锻打提供了物理基础。在正式进入锻打工序前，必须对原材料进行严格的退火处理，将加热至300-400摄氏度的黄铜工件置于空气中缓慢冷却，这一过程能消除因轧制或切割产生的内应力，恢复金属晶粒的均匀性，防止在后续锤击过程中出现开裂或崩角现象。
预处理阶段还需关注表面清洁度，使用丙酮或无水乙醇彻底清除板材表面的油污、氧化皮及加工残留物。对于需要保留原始纹理或进行特殊肌理处理的构件，需保留部分原始轧制纹路；若追求极致光滑的基底，则需通过细砂纸逐级打磨至指定目数。这一基础工作的完成度直接决定了后续锻打纹理的附着力以及最终包浆的均匀程度，任何微小的杂质残留都可能在高温加热或长期氧化中形成难以消除的黑斑。
手工锻打成型与肌理构建技法
锻打是构建黄铜构件“筋骨”的核心环节，工匠需根据设计图纸，使用不同重量和大小的圆头锤、平锤及异形锤，对加热至暗红色（约600-700摄氏度）的黄铜进行局部敲击。重点在于控制敲击的力度与频率，通过密集且不规则的锤点模拟古代手工锻造留下的痕迹，避免机械冲压带来的呆板与均匀感。对于构件的边缘、转角等应力集中区域，需采用渐薄收边的技法，使厚度过渡自然，既符合力学结构要求，又呈现出手工器物特有的灵动线条。
在肌理构建过程中，常采用“錾刻”与“锤击”相结合的方式。使用錾子在表面压出仿古纹饰或做旧划痕，这些微观层面的凹凸不平会增加金属表面的比表面积，为后续氧化反应提供更多的活性位点。值得注意的是，锻打过程中需频繁进行中间退火，当金属变硬、锤击声音变得清脆时，必须立即停止锻打并进行退火软化，否则极易导致材料脆断。这种“锻打-退火-再锻打”的循环过程，是确保构件在复杂造型下不破裂的关键工艺控制点。
表面精修与去机械痕迹处理
锻打成型后的构件表面往往布满氧化皮和锤痕，此时需进入精细修边阶段。使用锉刀、什锦锉及不同粗细的砂纸（从120目至2000目逐级过渡），对构件边缘及平面进行打磨。此阶段的核心目标是消除锐角与毛刺，同时保留锻打形成的宏观肌理，避免因过度打磨而抹去手工锻造的自然韵味。对于缝隙、凹槽等难以触及部位，需使用软质打磨块或超声波清洗辅助清洁，确保无死角残留。
精修过程中需特别注意“做旧”与“留新”的平衡。仿古构件并非要求全表面均匀粗糙，而是通过保留部分高光区域与哑光区域的对比，增强视觉层次感。工匠常利用钢丝刷在局部产生拉丝效果，或使用喷砂设备对大面积平面进行雾化处理。这一阶段的打磨深度需严格控制，过深会削弱金属本体质感，过浅则无法去除加工瑕疵。最终表面应达到触感温润、视觉上无明显机械加工痕迹的状态，为后续氧化反应提供理想的基底。
化学氧化与自然包浆诱导机制
包浆的本质是金属表面形成的稳定氧化层，对于黄铜而言，主要涉及铜与锌元素的化合物生成。传统工艺中常使用硫化钾、硫化钠或醋酸铵等化学试剂进行加速氧化。将清洁后的构件浸泡在配置好的溶液中，时间从几分钟到数小时不等，具体取决于所需颜色的深浅。硫化物能与铜反应生成黑色的硫化铜，从而形成深邃的古旧色泽。此过程需在通风良好的环境下进行，并严格控制溶液浓度与温度，防止因反应过快导致表面发黑不均或产生刺激性气体。
除了化学浸蚀，热氧化也是重要的包浆诱导方式。将构件置于烘箱或明火上方均匀加热，观察金属表面因温度变化产生的彩虹色氧化膜。通过精确控制加热温度与时间，可获得从浅金、紫红到深褐色的渐变效果。值得注意的是，自然包浆的形成是一个漫长的过程，化学氧化仅能模拟初步效果，真正的包浆质感依赖于后续使用过程中油脂、汗液及空气中微量物质的持续渗透与固化。因此，氧化处理后的构件需经过彻底的清洗与干燥，去除残留化学物质，避免长期腐蚀。
物理打磨与光泽度调控

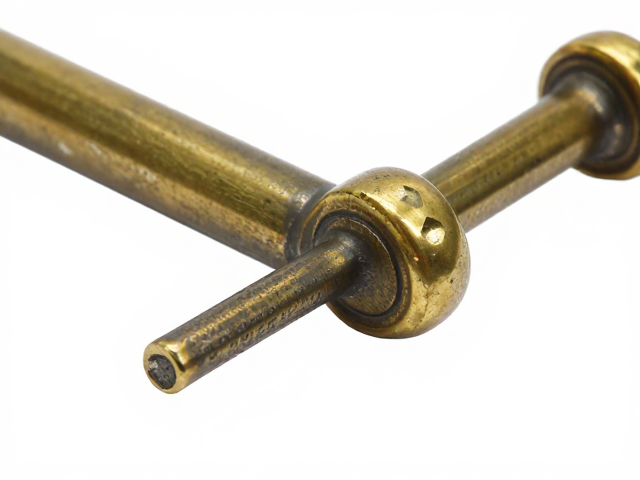

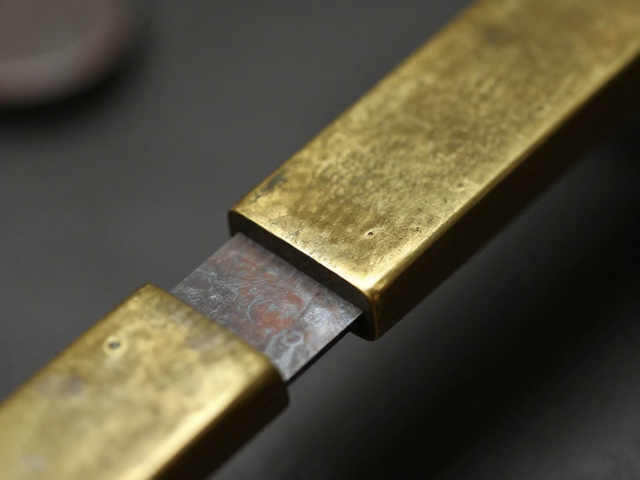

化学氧化完成后，构件表面覆盖着一层疏松的氧化皮，需通过物理打磨使其转化为致密、光亮的包浆层。使用抛光布轮、羊毛轮配合金属抛光膏，对构件表面进行旋转打磨。此步骤并非追求镜面效果，而是通过摩擦产生的热量与压力，使氧化层与金属基体紧密结合，形成一层坚硬、光滑的保护膜。打磨时需保持力度均匀，重点处理高光区域，使包浆呈现出温润如玉的光泽，而非刺眼的金属反光。
对于追求极致古朴感的构件，可采用“擦铜油”或天然蜂蜡进行封闭处理。将少量油脂均匀涂抹于打磨后的表面，再用软布反复擦拭，直至油脂完全渗入微观孔隙。这一步骤能显著提升包浆的稳定性，防止外界污染物直接侵蚀金属表面。同时，油脂的填充作用能增加表面的疏水性，延缓后续氧化过程，使包浆色泽保持恒定。通过控制油脂的种类与用量，可微调构件最终的视觉质感，从哑光古朴到半光温润，满足不同场景的审美需求。
